產品概述：

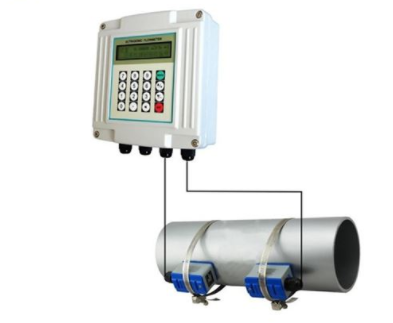

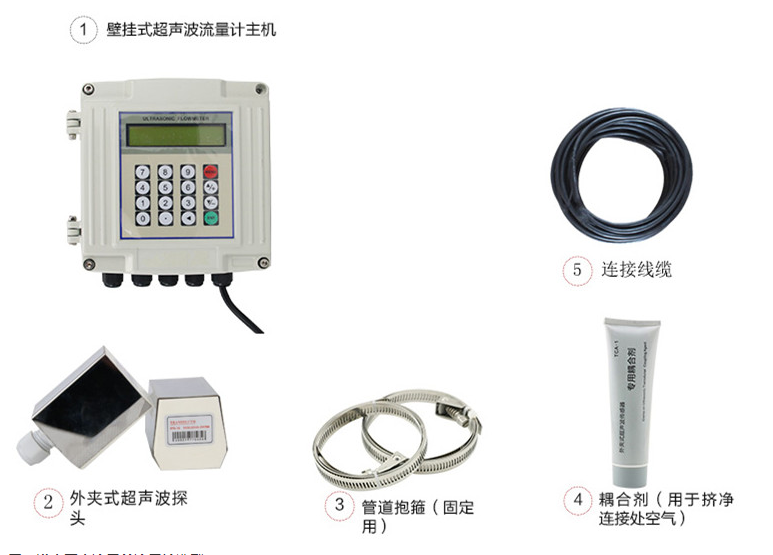

外夾式超聲波流量計應用于各種液體體積流量的在線計量，主機與傳感器分別安裝：傳感器安裝在管道上，主機安裝于室內或儀表箱內，主機與傳感器之間用超聲波電纜連接，是目前應用廣泛的超聲波流量計。

產品特點 ：

測量范圍大 　選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量

可靠性高 　　采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性高

抗干擾能力強 采用雙平衡信號差分發射、接受電路，有效抵御變頻器、電視塔、高壓線等強干擾源

強大的記憶功能　   自動記憶前512日、前128月、*年累積熱量和流量、年月日累積數據都可以通過MODBUS協議讀出

熱量測量 　　配接溫度傳感器，可實現熱量測量

功能特點

外形美觀、一體化程度高、專有外觀設計

戶用、樓棟超聲波冷熱量表

高精度、低壓損、微功耗、低使動流速

具有100：1高量程比

內置鋰電池供電

支持多總線，多協議，組網靈活

產品主要技術參數及指標

口徑：DN15～DN2000碳鋼（法蘭）

環境溫度：+5～+55℃

儲存溫度:+5～+55℃

環境濕度 lt;93％rh

環境等級：A級  EN1434／CJ128

準確度等級：2級  EN1434／CJ128

防護等級：IP65

壓力損失 lt;10kpa/qp

工作壓力：PN16/PN25

溫度差閥值：0.3K

介質溫度范圍：-30～160℃

溫差范圍：2～85K

溫度分辨率：0.01℃

流量量程比：50:1

工作電壓：內置鋰電池供電

安裝方式：水平或垂直安裝(詳見安裝說明)

熱（冷）載體：水

溫度傳感器：鉑電阻

工作原理

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于

液體的流速，其關系符合下列表達式。其中 θ為聲束與液體流動方向的夾角M 為聲束在液體的直線傳

播次數D 為管道管道 ΔT=Tup –TdownTup 為聲束在正方向上的傳播時間 Tdown為聲束在逆方向上的

傳播時間
