產品概述：

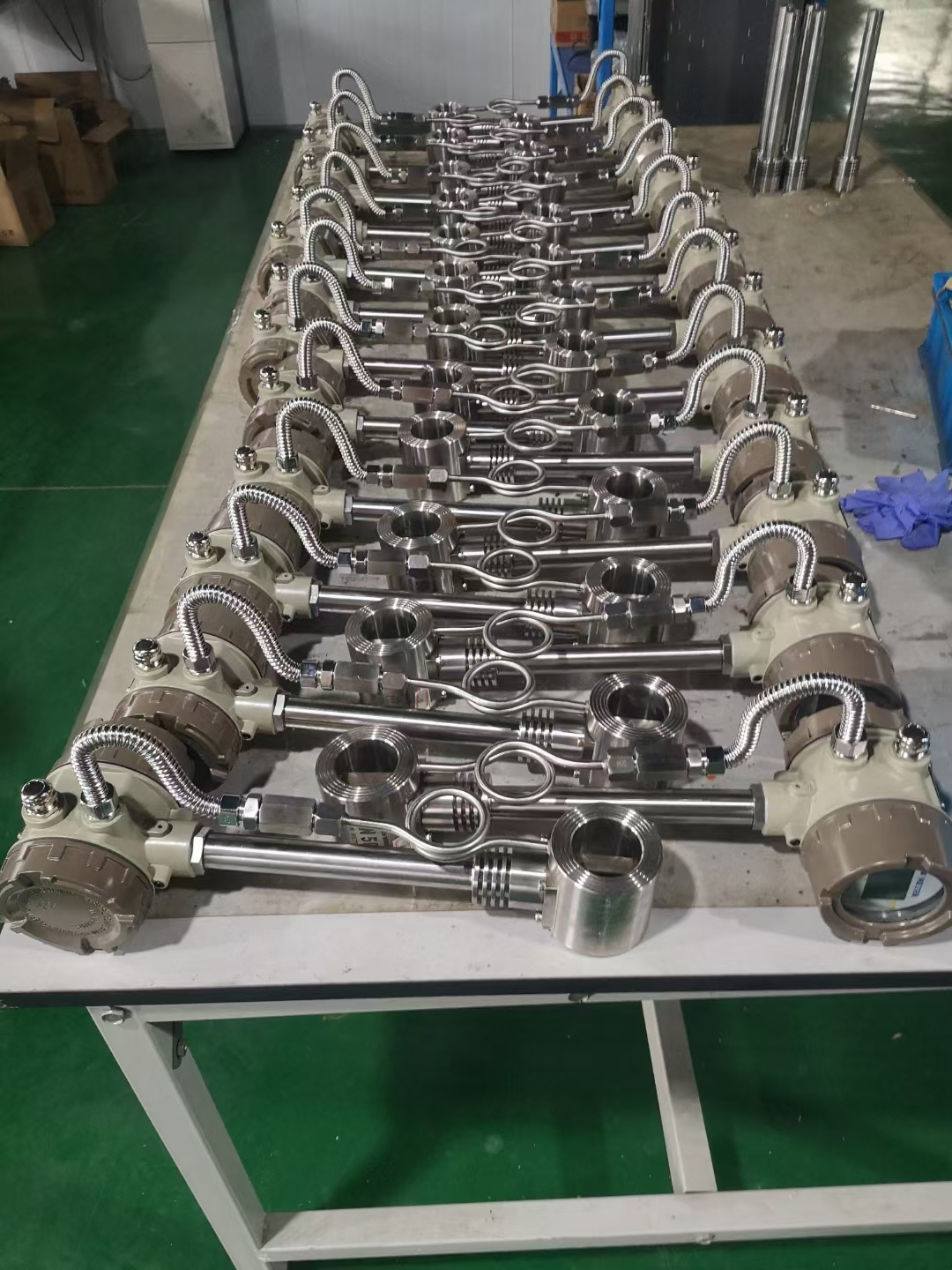

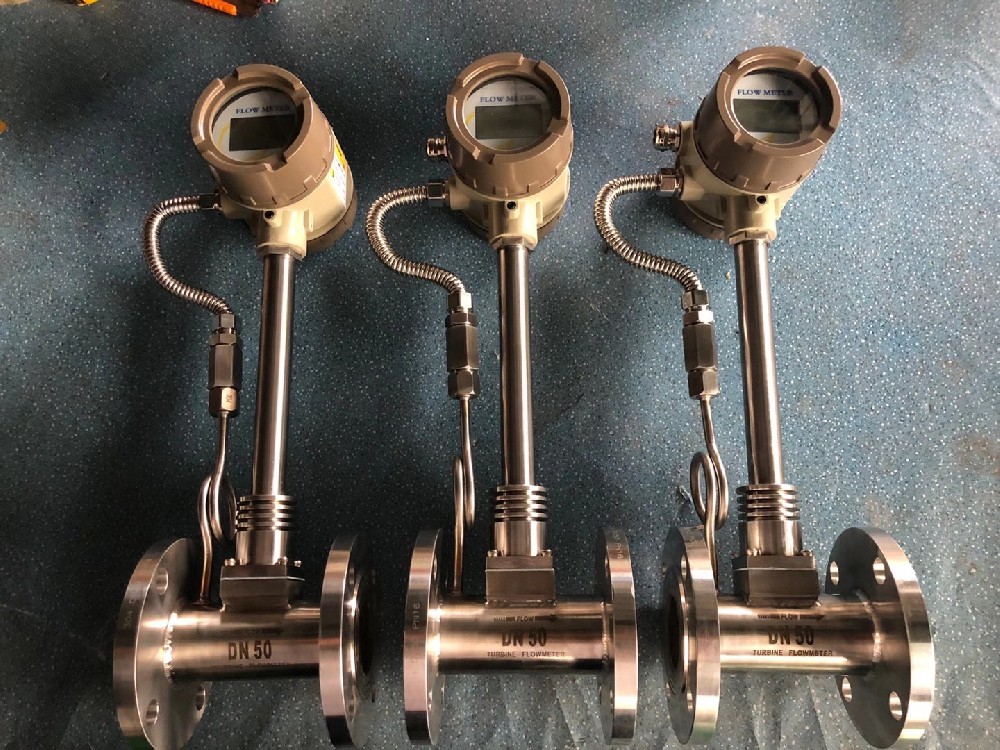

KS-LUG系列高溫型蒸汽流量計（渦街流量計）是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街流量計具有結構緊湊、安裝使用維護方便的特點。
工作原理:
    此旋渦頻率與管道內流體的平均流速成正比，所以與流量成正比。即：Q=f/k式中：Q為瞬時流量f為煤氣頻率k為儀表系數漩渦發生體的頻率只和被測介質的流速有關，和被測介質的密度/粘度無關。
    儀表系數由儀表的測量管幾何尺寸確定，與傳感器和轉換器無關。交替產生的旋渦引起的壓力變化由傳感器感應，并由電子線路檢測出此頻率信號，送微處理器進行計算處理，實現現場數字顯示和4-20mA電流輸出。
儀表特點與用途
產品特點
   無可動部件，長期穩定，結構簡單便于安裝和維護
   采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
   采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能
   由軟件對儀表系數非線性進行修正，提高測量精度
   壓力損失小，量程范圍寬
   采用EEPROM對累積流量進行掉電保護，保護時間大于10年
用途：
  本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理、油類及化學試劑 以及壓縮空氣、飽和及過熱蒸汽，天然氣及各種介質流量的計量.
產品技術參數：
測量介質：液體、氣體、蒸汽
介質粘度：小于10cp
介質溫度：-50℃——+400℃
本體材料：1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封：石墨墊片（特殊根據要求）
環境溫度：-30℃——+80℃（特殊根據要求）
公稱直徑：
　管道式：DN15——DN300；
　插入式：DN200-2000mm
測量精度：
　　液體:測量值的±0.5%（特殊）
　　氣體：測量值的±0.5%
量程比：10：1
壓力等級：PN25，PN40（高壓可特殊制造）
連接方式：
　夾持式DN15—DN300
　法蘭式DN15--DN300。
　插入式DN200-DN2000
防爆形式：
　隔爆型　Ex dⅡBT4-T6
　本安型　Ex iaⅡCT4-T6
防護等級：IP67
轉換器殼體：壓鑄鋁,上漆
供電電壓：12——36VDC或3.6V電池
輸出信號:兩線制4--20mA電流輸出
現場顯示：可編程設定顯示瞬時流量、累積流量
通訊方式：RS485通迅
口徑及流量范圍選型對照表

產品選型：
