  • 過熱蒸汽流量計

過熱蒸汽流量計

過熱蒸汽流量計(渦街流量計)是根據卡門理論,利用了流體的自然振動原理,以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量儀表。該儀表具有無可動部件、測量范圍度大、介質適應性廣、測量精度高、檢定周期長、傳輸信號距離遠、壓力損失小、結構簡單、運行可靠、使用壽命長、安裝維護方便等許多顯著優點。

全國熱線

0517-86889882
18994586033

產品概述:

KS-WALUGB系列蒸汽流量計(渦街流量計)是根據卡門理論,利用了流體的自然振動原理,以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量儀表。該儀表具有無可動部件、測量范圍度大、介質適應性廣、測量精度高、檢定周期長、傳輸信號距離遠、壓力損失小、結構簡單、運行可靠、使用壽命長、安裝維護方便等許多顯著優點。

工作原理:

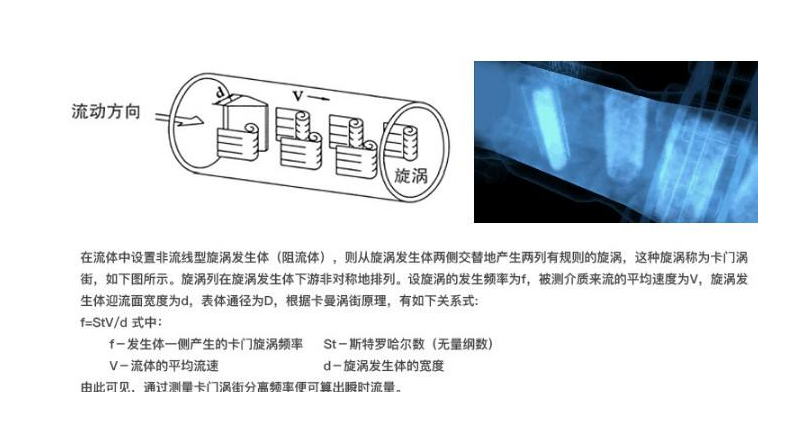

智能渦街流量計在測量管中垂直插入一個柱狀物時,流體通過柱狀物兩側就交替地產生有規則的旋渦(如下圖所示),這種旋渦列被稱為卡門渦街。卡門渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關,可用下式表示: f=St·v/d
式中: f-卡門渦街的釋放頻率
St-系數(稱為斯特羅哈數)
v-流速
d-柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比,因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
 斯特羅哈數是渦街流量計的重要系數。在曲線的St≈0.17的平直部分,旋渦的釋放頻率與流速成正比,所以檢出頻率f就可求得流速v,由v求出體積流量。
 智能渦街流量計的旋渦釋放頻率是由旋渦交替地作用于檢測傳感器(探頭)上的應力通過在它內部的壓電元件來檢出的。

產品特點:
結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠。
安裝簡單,維護十分方便。
檢測傳感器不直接接觸被測介質,性能穩定,壽命長。
輸出是與流量成正比的脈沖信號,無零點漂移,精度高。
測量范圍寬,量程比可達10:1
壓力損失較小,運行費用低,更具節能意義。
在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組分變化的影響,儀表系數僅與漩渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償,調換配件后一般無需重新標定儀表系數。
應用范圍廣,蒸汽、氣體、液體的流量均可測量.

選型型譜

型   譜

說   明

KS-WALUGB


渦街流量儀表

G


傳感器

檢測

方式


B


壓電式傳感器

E


電容式傳感器

通徑

DN

15~1000

單位:mm

連接方式


1

僅對滿管型

法蘭連接型

2

僅對滿管型

法蘭卡裝型

3

僅對插入型

簡易插入型

4

僅對插入型

球閥插入型

測量介質


2


液體

3


氣體

4


蒸汽

使用環境


P


普通型

B


防爆型

輸出信號


1


脈沖輸出

2


24V,4~20mA電流輸出,液晶顯示

3


RS-485通訊

4


電池供電,不帶溫度、壓力補償

5

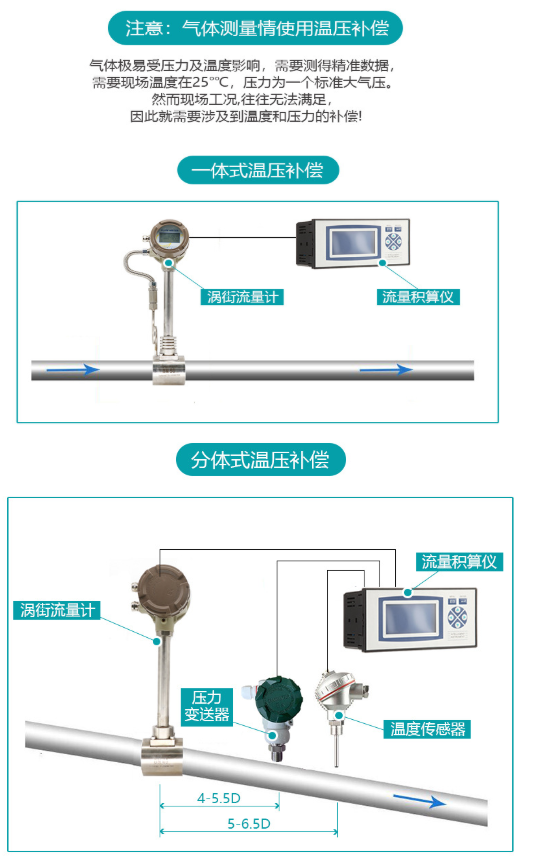

溫壓補償一體,24V,4~20mA電流輸出型

6


溫壓補償一體,電池供電型

選型

說明

例如:KSLUGB-DN5024P2滿管型電容式空氣流量儀表,儀表通徑為DN50,法蘭卡裝型連接

介質為蒸汽,普通型,24V,4~20mA電流信號輸出,液晶顯示
