  • 蒸汽流量計

蒸汽流量計

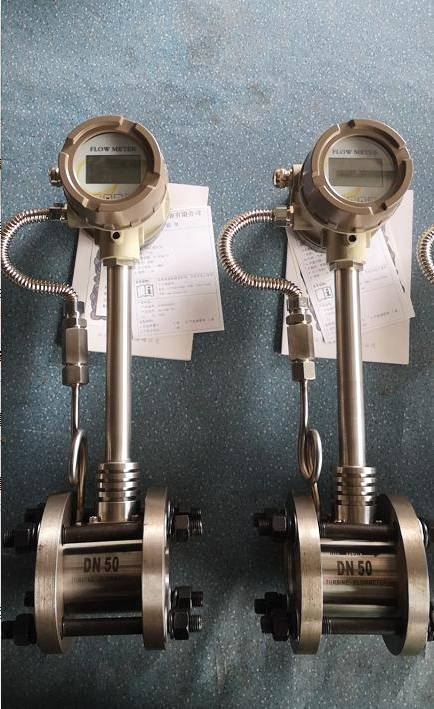

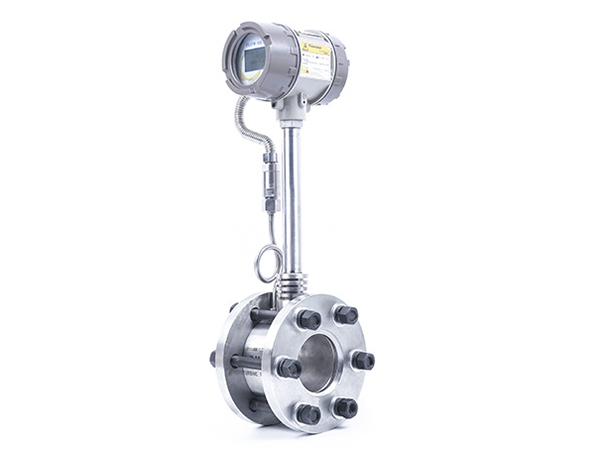

蒸汽流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小,儀表參數能長期穩定。煙氣流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

全國熱線

0517-86889882
18994586033

產品介紹:

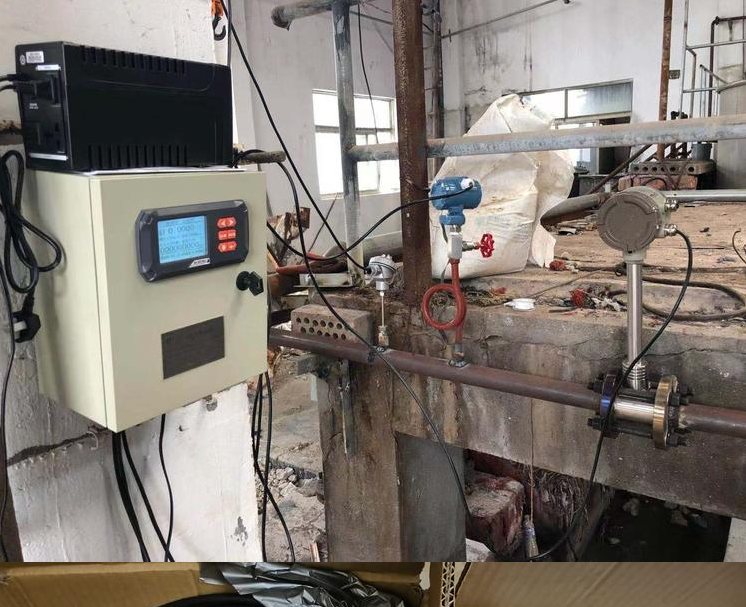

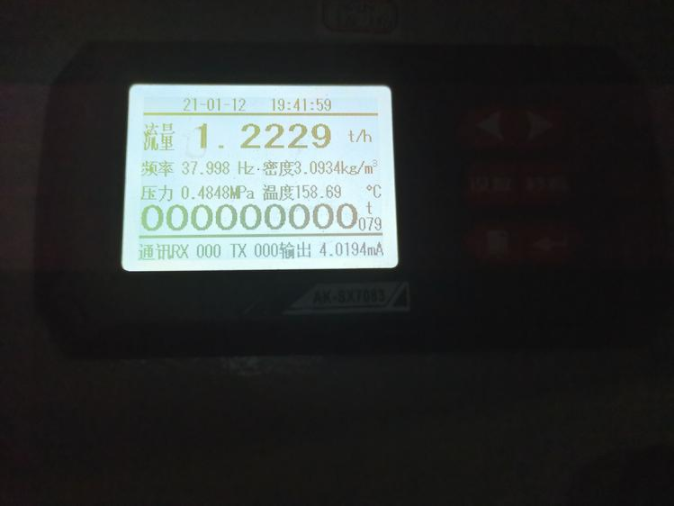

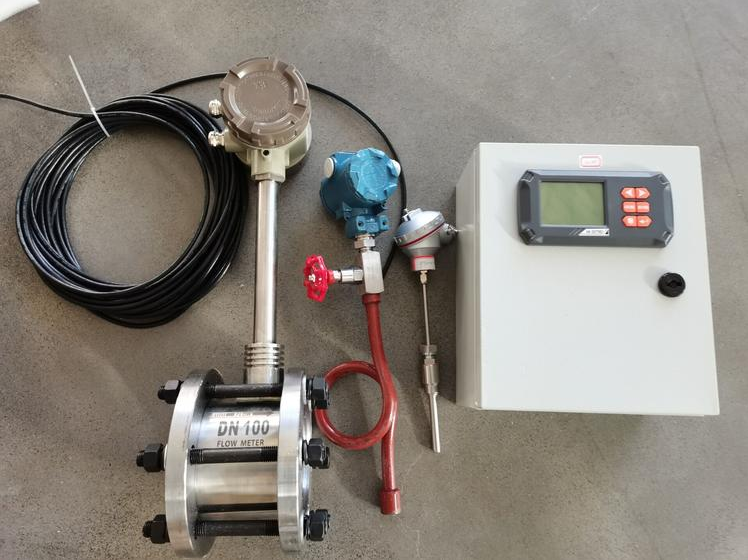

蒸汽流量計分為一體式和分體式兩種,分體式蒸汽流量計由脈沖流量傳感器,溫度傳感器,壓力傳感器,數顯流量積算儀配儀表箱,屏蔽線一套組成,分體液晶顯示瞬時和累積流量值,溫度值壓力值,供電220V,1,5級精度,測量準確,型號齊全。蒸汽流量計選型和安裝都比        較重要,要想蒸汽流量計測量準確,選型正確是前提,在選型正確后安裝是比較重要的。只有二者都滿足要求,才能發揮蒸汽流量計的作用,測量準確。

工作原理:
      智能渦街流量計在測量管中垂直插入一個柱狀物時,流體通過柱狀物兩側就交替地產生有規則的旋渦(如下圖所示),這種旋渦列被稱為卡門渦街。卡門渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關, 可用下式表示: f=St·v/d
      式中: f-卡門渦街的釋放頻率
     St-系數(稱為斯特羅哈數)
     v-流速
     d-柱狀物的寬度
    卡門渦街釋放頻率f和流速v成正比,因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
    斯特羅哈數是渦街流量計的重要系數。在曲線的St≈0.17的平直部分,旋渦的釋放頻率與流速成正比,所以檢出頻率f就可求得流速v,由v求出體積流量。
    智能渦街流量計的旋渦釋放頻率是由旋渦交替地作用于檢測傳感器(探頭)上的應力通過在它內部的壓電元件來檢出的。

產品特點:
     1、蒸汽,氣體,液體均能測量;
     2、壓力損失小;
     3、測量體積流量時不需要補償;
     4、結構簡單,無運動磨損的部件;
     5、精度高,可靠性高,不需要現場調試;
     6、安裝簡單,維護方便;
     7、可進行遠距離傳輸流量信號,與計算機聯網,實現集成管理。

產品選型:

1、選型之前,應先確定被測介質的類型和流量值(可以是估算值),再按表中渦街流量計在測量不同介質時所對應的流量范圍,選定渦街流量計的規格。
      2、管道內的被測介質流量必須在流量計的流量范圍之內,否則不能使用,處于流量計流量范圍的1/2~2/3處。
      3、如果實際管道口徑大于或小于選定的流量計口徑,則應采用收縮管或擴張管變徑,以流量計的正確使用。

技術參數

 測量介質: 氣體、蒸氣
      口徑規格 法蘭卡裝式口徑選擇DN15~300
      流量測量范圍 正常測量流速范圍 雷諾數1.5×104~4×106;氣體5~50m/s; 液體0.5~7m/s

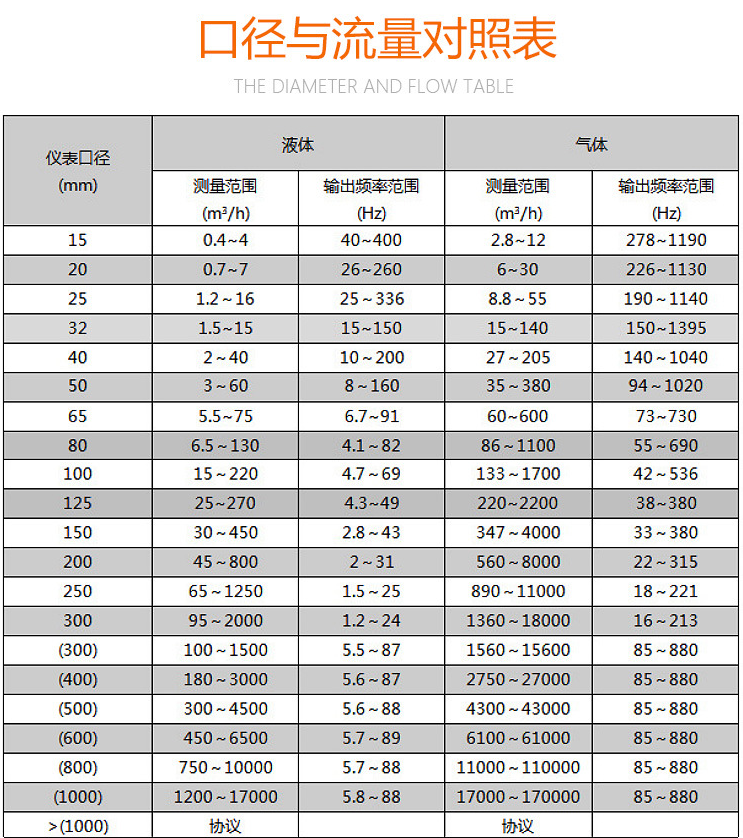

      正常測量流量范圍 液體、氣體流量測量范圍見表2; 蒸氣流量范圍見表3
      測量精度 1.0級 1.5級 2.5級
      被測介質溫度:常溫C25℃~100℃
      高溫C25℃~150℃ -25℃~250℃
      輸出信號 脈沖電壓輸出信號 高電平8~10V 低電平0.7~1.3V
      脈沖占空比約50%,傳輸距離為100m
      脈沖電流遠傳信號 4~20 mA,傳輸距離為1000m
      儀表使用環境 溫度:-25℃~+55℃ 濕度:5~90% RH50℃
      材質 不銹鋼, 鋁合金
      電源 DC24V或鋰電池3.6V
      防爆等級 本安型iaIIbT3-T6
      防護等級 IP65

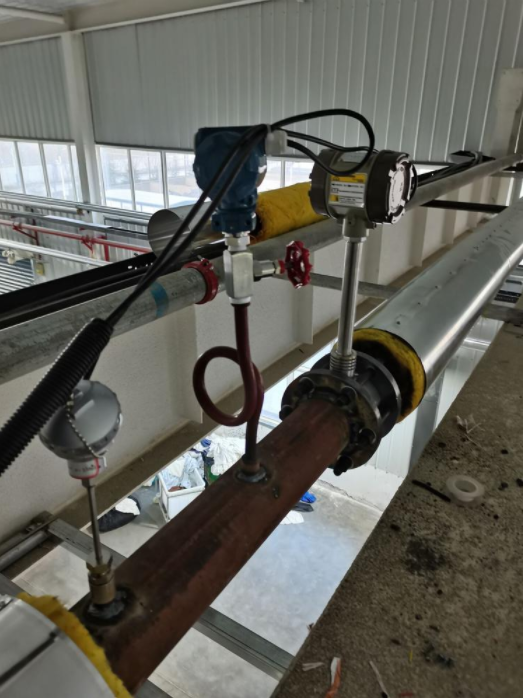

安裝注意事項:

在計量時,務必使流量計傳感器始終完全充滿介質,無夾帶氣體。
      在儀表上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門
      豎直安裝通常是優先選擇的,向上游動的流體能確保儀表總是滿管,且介質中的固態成分能夠均勻分布。
      如有可能產生氣泡,應提供氣體分離器。
      在易于振動的長管路中進行安裝時,應在流量計的上下游安裝消除器。
      對于蒸汽應用,儀表安裝應避免安裝在U形彎底部,避免因吸收冷凝而在開車時導致的水錘現象,水錘的強度導致傳感機構過分受力,致使傳感器*損壞。
