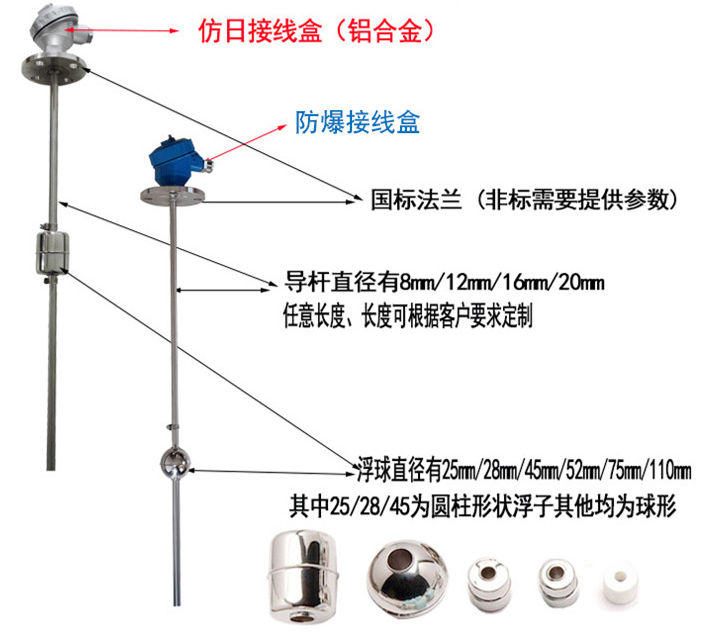

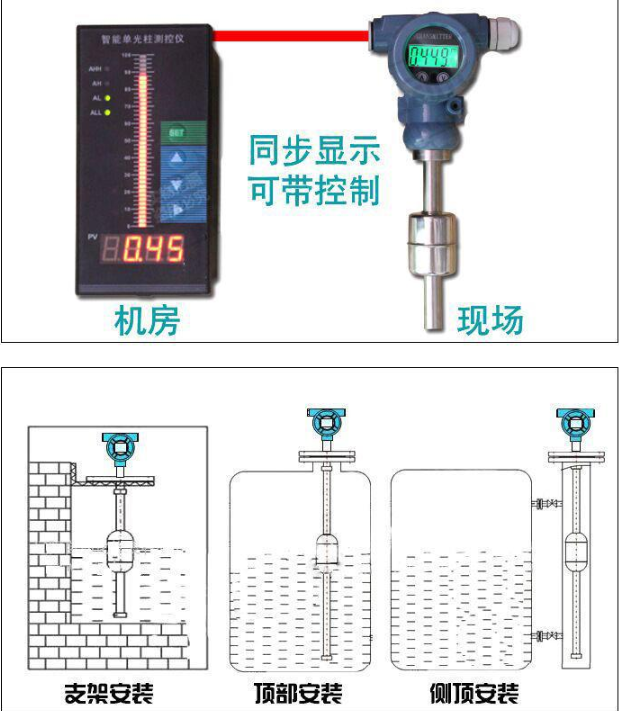

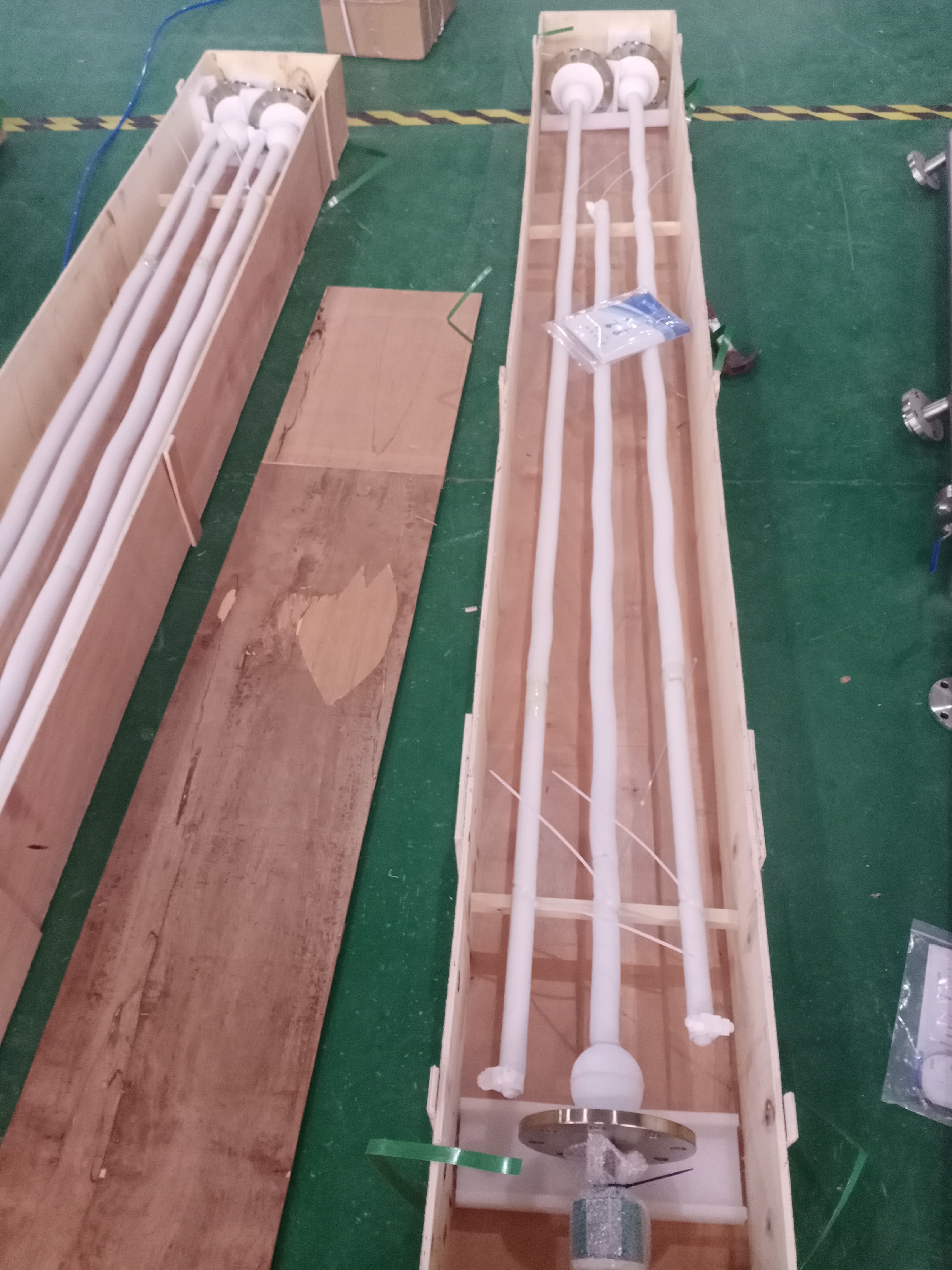

浮球液位計由浮球、插桿等組成。浮球液位計通過連接法蘭安裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。

浮球液位計的主要技術指標



測量范圍：L：0~6000mm內由用戶任意選擇。



輸出信號：4~20mA DC



準確度：±10mm



介質密度：≥0.7g/cm3



介質粘度：≤1.25 St（1St=10-4m2/S）



工作溫度：—40~+60℃



負載阻抗：620Ω



供電電壓：24VDC



出線口接頭：內螺紋M20×1.5



連接法蘭：HG20592~20635－97 DN150 PN1.6、2.5MPa，其它法蘭標準如GB，HGJ，ANSI等用戶注明

 防爆標志：隔爆型dIIBT4

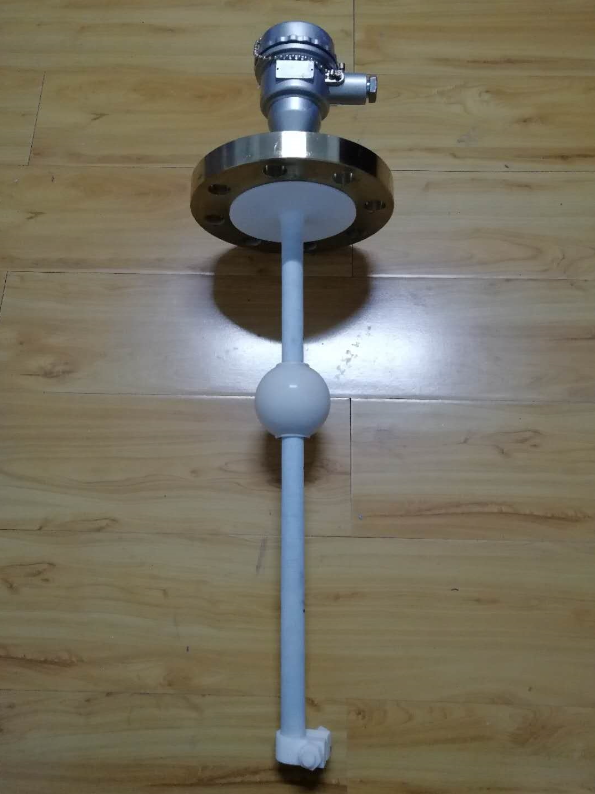

 浮球材料：0Cr18Ni9，聚四氟乙烯



訂貨須知



訂貨時請?zhí)峁┫铝袛?shù)據



型號規格



測量范圍



被測介質密度



工作溫度



工作壓力



浮球液位變送器的特點



安裝方便，結構簡單



性能可靠



耐腐蝕、防爆



一、 概述



　　UQK-01型干簧式液位自動控制器（以下簡稱液位控制器），適用于工礦企業、民用建筑、科技研究中水塔、水箱、水池等開口容器的液位自動控制或液位報警，被控制的介質為清水或生活污水或溶液。



二、        結構原理



　　UQK-01型干簧式液位控制器由JAG-5型大功率干式舌簧管（以下簡稱干簧管）作為主要控制元件，裝于不銹鋼管中（GSK裝于尼龍管中），浮球套于導管外，球內裝有環形恒磁磁鋼；導管上部設有密封接線盒，內設接線端子。



　　本控制器導管垂直安裝于水塔。水箱、水池等開口容器內，浮球隨液位變化而上、下升降，當液位降至被控制的低液位（或升至被控制的高液位）時，干簧管受到磁鋼磁場的作用，克服簧片復原力矩，簧片動作（常開接點閉合，常閉接點斷開），發出低液位或高液位信號，并且作用于液位自動控制裝置或液位報警裝置，本產品具有結構簡單，安裝維修方便，動作準確可靠。不受液位波動影響等優點。

三、 主要性能及技術特性



1、型號UQK-10型、GSK-1A型，一只常開干簧管，一只常閉干簧管，能發出高液位開泵，低液位停泵的訊號。用于抽水排污。



UQK-11型、GSK-1B型，一只常閉干簧管，一只常開干簧管，能發出高液位停泵，低液位開泵的訊號。用于水箱或水塔的自動給水。



UQK-1C、GSK-1C型，具有二只常開干簧管，能發出二個高低不同的液位訊號，可用于儀表顯示。



UQK-20型、GSK-2A型，具有四只干簧管，三常開，一常閉，可用于二個液位的自動控制和過低過高液位的報警，其用途“同”“1A”型。



UQK-21型、GSK-2B型，具有四只干簧管，三常開，一常閉，可用于二個液位的自動控制和過低過高液位的報警，其用途“同”“1B”型。



UQK-2C、GSK-2C型，具有四只常開干簧管、能發出四個高低不同的液位訊號，用途“同”“1C”型。



UQK-3、GSK-3型有四只以上干簧管、能發出四個以上的液位訊號，具有特殊用途。



2、被控制介質：清水、生活污水或其它液體。



3、介質溫度：尼龍管為0℃~55℃硬聚氯乙烯管為0℃~40℃不銹鋼管0~100℃。



4、液位控制范圍：***小30毫米，***大3500毫米。



用戶要求控制范圍：導管長度在5.0以上，或有特殊規格，訂貨時面議。



5、觸點容量：

***大開路電壓直流                     300伏



***大電流                              2安



***大斷開功率                        200瓦



壽命                               5×104次



干簧管觸點可直接控制交流220伏20安以下交流接觸器，***好經交流220伏或380伏中間繼電器轉換。
