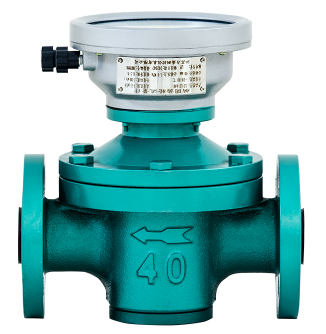

一、產品概述：

KS-WALC橢圓齒輪流量計又稱容積式流量計，在流量計中屬于精度較高的一種。利用機械式測量元件把流體連續不斷地分割成若干個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。AL-LC橢圓齒輪流量計可以選用不同的材料（鑄鋼、不銹鋼和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。

二、主要特性

.高準確度,普通可達±1%R、±0.5%R,高精度型可達±0.2%R；

.反復性好，短期反復性可達0.05%~0.2%,正是由于具有良好的反復性，如經常校準或在線校準可得到極高的準確度，在貿易結算中是優先選用的流量計；

.輸出脈沖頻率信號，適于總量計量及與計算機銜接，無零點漂移，抗干擾才能強；

.可取得很高的頻率信號（3~4kHz），信號分辨力強；

.范圍度寬，中大口徑可達1:20，小口徑為1:10；

.構造緊湊輕巧，裝置維護便當，流通才能大；

.適用高壓丈量，儀表表體上不用開孔，易制成高壓型儀表；

三、產品用處：

   流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有丈量精度高,受液體粘度影響小,表前不需求裝置直管段, 普遍用于石油、化工、醫藥衛生等油類及高粘度介質的累積流量丈量。

四、丈量原理

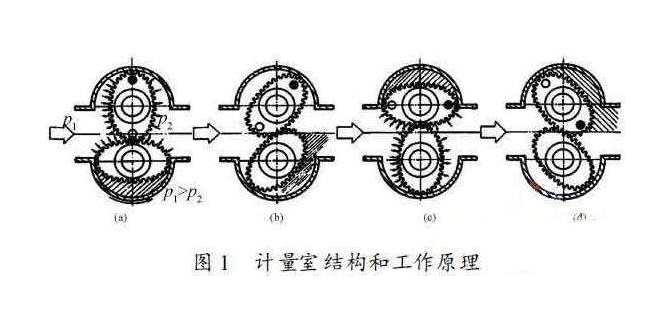

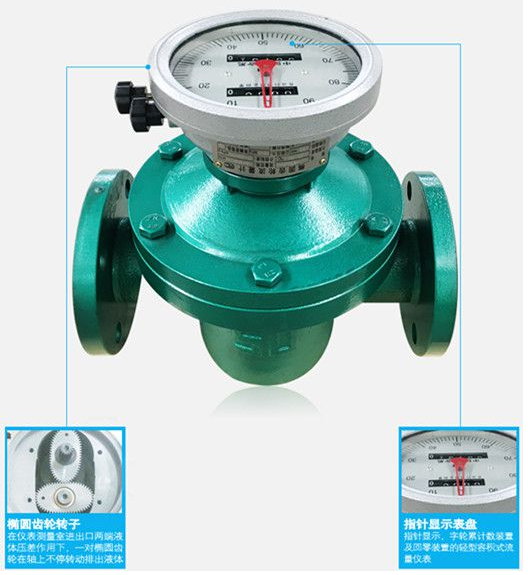

在儀表丈量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可曉得流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。柴油流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔（由于齒輪的轉動，所以不是絕對密封的）作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推進一對齒輪連續旋轉，不時地把經初月形空腔計量后的液體保送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。流量計主要是由殼體、計數器、橢圓齒輪和聯軸器（分磁性聯軸器和軸向聯軸器）等組成。

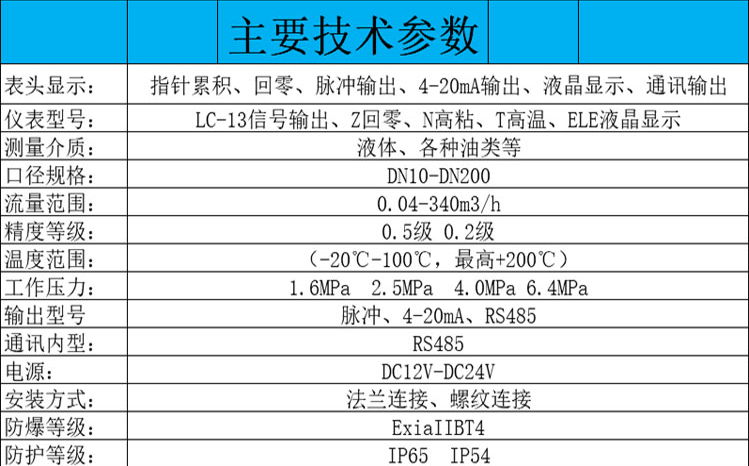

五、性能參數

銜接方式: 法蘭銜接:DN10～DN200

裝置方式: 程度、垂直

精度等級: 普通型0.5級，高精度0.2級

耐壓: 普通型1.6MPa,高壓型3.2MPa

耐溫度: 普通型＜120℃，高壓型＜200℃

制造材質: 鑄鐵、鑄鋼、不銹鋼等

轉動部件: 鋁合金、不銹鋼等

能夠選裝油品過濾器

橢圓齒輪流量計LC在裝置前應清潔管道．若液體內含有固體顆粒，則必需在管道上游加裝過濾器；流量計對前后直管段沒有一定請求。它能夠程度或垂直裝置。裝置時，應使流量計的橢圓齒輪轉動軸與空中平行。柴油流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有丈量精度高,受液體粘度影響小,表前不需求裝置直管段

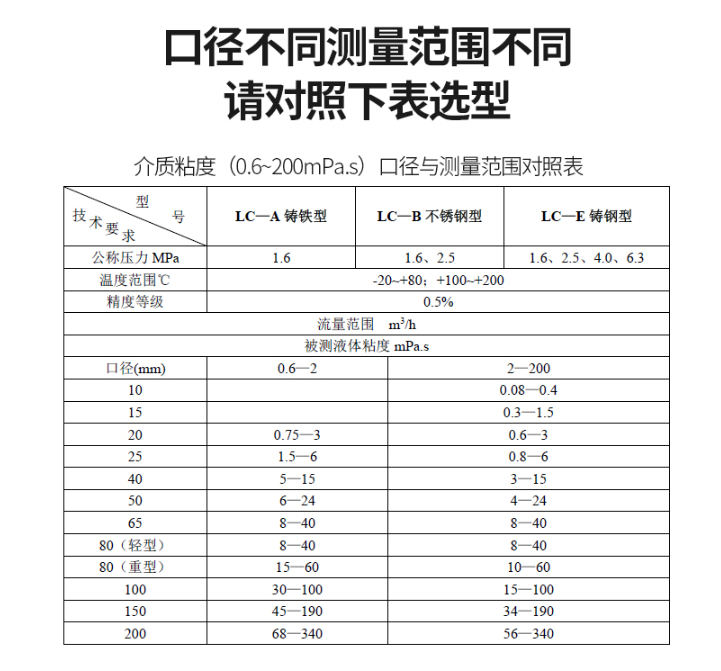

六、產品選型表：
