產品簡介：

磁翻板液位計適用于各種開口或密閉容器內的液位測量，特別對高壓、高溫、高粘度、強腐蝕性介質更顯其優越性。由于

被測介質與指示器完全隔離，所以它比傳統的板式、管式液位計具有更高的可靠性、安全性和實用性。同時，當與其它儀表

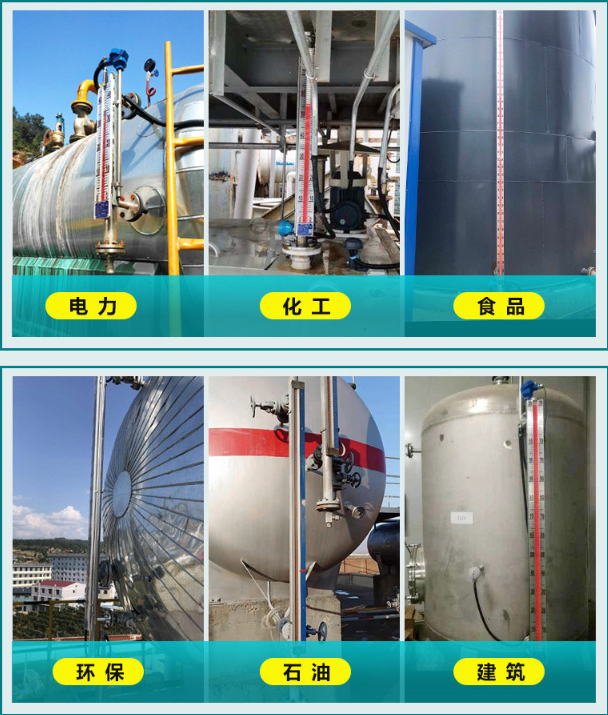

配套時，可實現液位的上、下限報警和遠距離的自動控制。所以磁性浮子液位計廣泛用于電力、石油、化工、環保、船舶、

建筑、食品等各行業生產過程中的液位測量與控制。

工作原理：

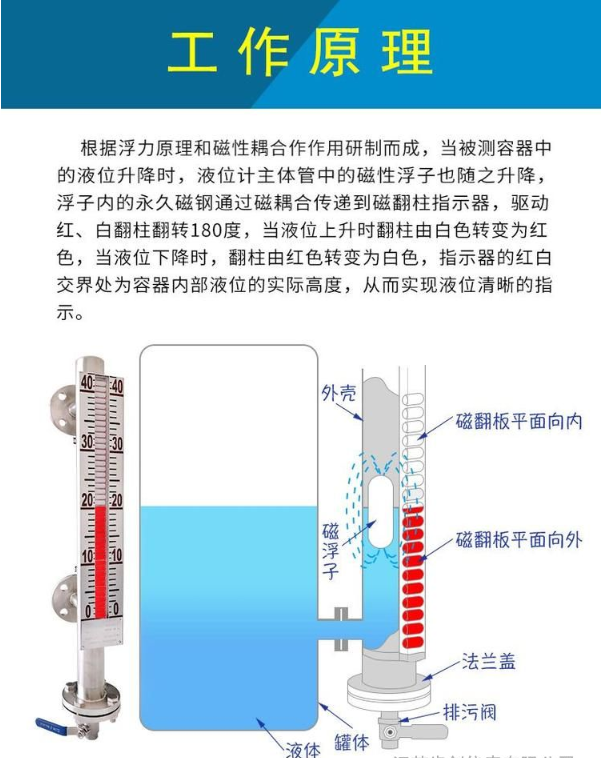

磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，

浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180℃，當液位上升時，翻柱由白色轉為紅色，當液位下

降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

產品特點：

適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量；

耐振動性能好，能適應液位波動大的情況下工作；

結構簡單，安裝方便，維護費用低；

密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高；

現場指示、信號遠傳（4~20mA或HART）、一機多能；

直觀、醒目、測量范圍大，觀察方向可任意改變；

可選配報警器、變送器；

獨特的顯示面板端蓋設計和玻璃封膠工藝，使整機防護等級達到IP66/67；

配套的磁開關和干簧管遠傳變送器通過隔爆和本安的雙重防爆認證；

采用304無縫不銹鋼管，經濟實用；

帶精美的磁鋼校正器，現場隨意校調技術參數。

技術參數：

量程范圍（mm）：300~10000mm；

介質密度（g/cm3）：0.5～2；

介質粘度： ≤0.02Pa.S；

工作溫度℃：-40～350；

工作壓力：≤2.5MPa（普通型），≤10.0MPa（高壓型），≤32.0MPa（超高壓型），≤2.5MPa（防腐型）；

測量精度（mm）：≤±10；

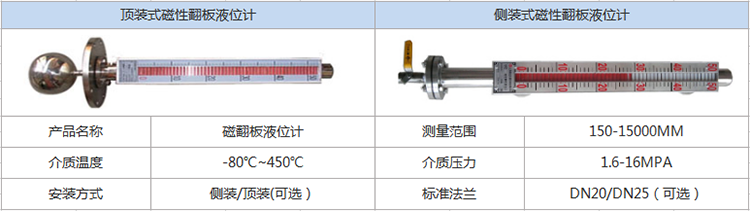

安裝方式：側裝式、頂裝式、底裝式；

防護等級：IP65；

防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；、

傳輸方式：4～20mA 或 開關量；

接口法蘭：根據化工部、機械部及美制標準，可以結合用戶的需要特殊定制。

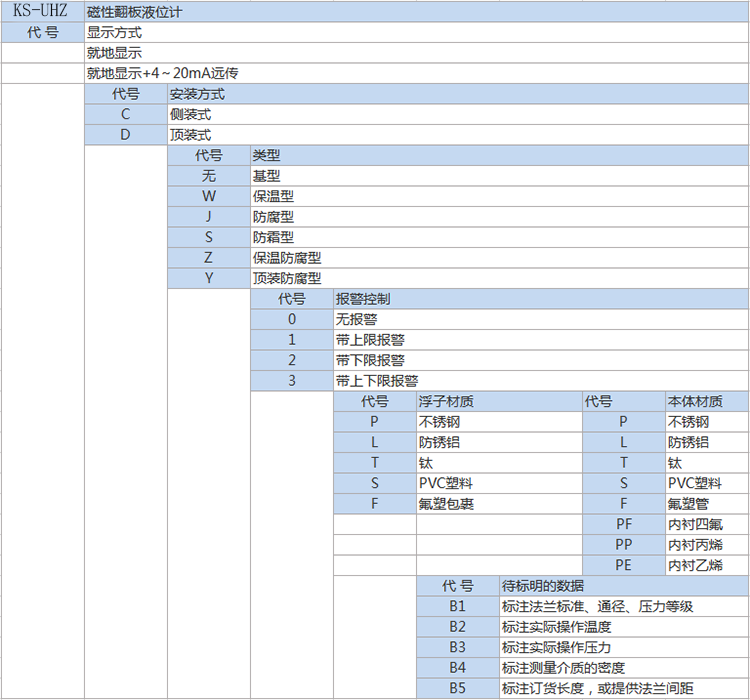

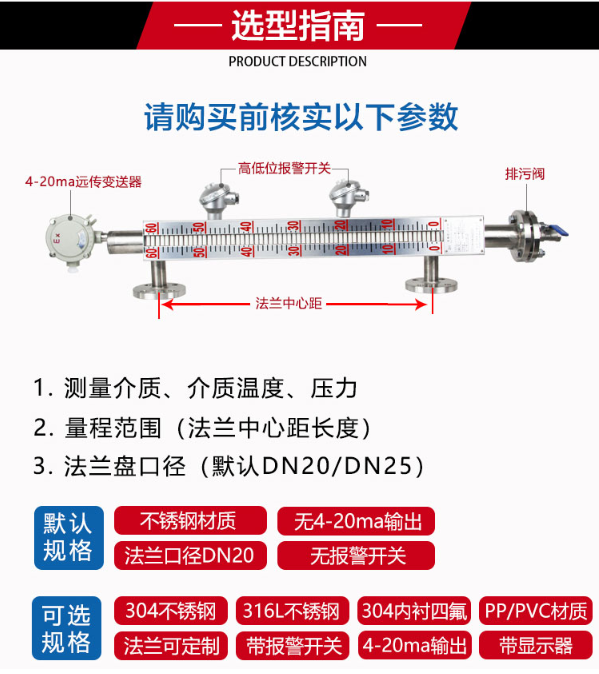

產品選型表：

備注：選型應根據現場實際工況來確定，不同的工況選型是不一樣的，選型示例：型號UHZ-C、側裝式、介質酒精、材質

304、不帶顯示、帶遠傳、量程0~1500mm、溫度180℃、法蘭DN25、（如果是化工企業“必須”做成防爆型）

安裝使用和維護：

1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則

會影響液位計正常工作。

2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝必須垂直，最大偏角≤3°。測量范圍＞4m時

在安裝使用過程中應增加中間支撐點。

3、液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一

跟蹤指示，并用調節螺釘調整好零液位。

4、液位計護導管和主體導管必須保持垂直

5、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
